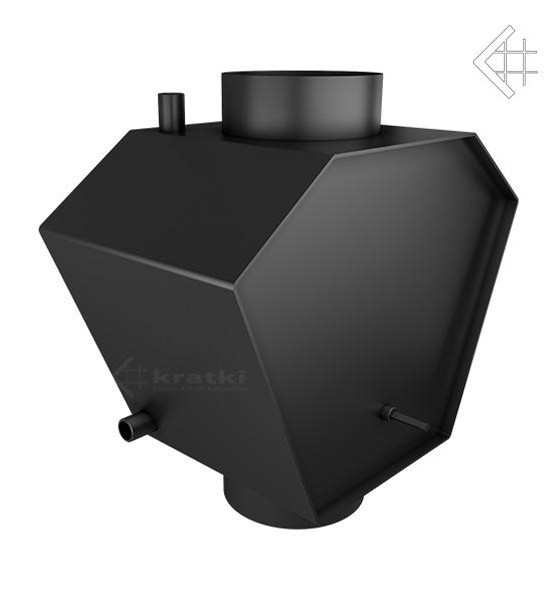

Теплообмінник теплої води Ø200 без труб

Бак для горячей воды, предназначен для установки в выхлопных газах камина. Он предназначен для восстановления части тепловой энергии, содержащейся в выхлопном газе, выходящем из камеры сгорания из топки. Тепло передается в горячей воде, или с помощью системы в качестве радиатора в жилом районе. Это очень экономичный источник тепла, так как он не требует использования дополнительного количества топлива использует только избыток тепла выхлопных газов, вылетающих из дымохода. Горячие выхлопные газы проходят через нагрев воды теплообменника. Горячая вода выводится сопло, расположенный на верхней части теплообменника. Теплообменник предназначен для работы с установками радиаторов, которые работают как на твердом топливе, газ, нефть, электричество и тепловых насосов и солнечных панелей. Горячий цилиндр воды изготовлен из стальных листов. Этот материал пригоден для использования в системах центрального отопления, обеспечивает высокую надежность, термостойкость и длительную эксплуатацию. Центральная часть теплообменника является в внутренней камере, которая смонтирована с системы труб и каналов, чтобы увеличить площадь поверхности теплообмена. Кабриолет, которая направляет поток выхлопных газов установлен во внутренней камере:

1. 1 - вертикальная заслонка находится в открытом положении - средство измерения расхода выхлопных газов теплообменника непосредственно к дымовой трубе - теплообменник выключен
2. 2 - горизонтальная заслонка находится в закрытом положении - поток выхлопных газов через водяной рубашки теплообменник передает тепло к водяной рубашки - теплообменник включен.

 Технические данные

• Номинальная мощность (кВт) от 5 до 7 - зависит от мощности печи дымохода
• диаметром (мм): 200
• термический КПД (%) * 65%
• Вес (кг): 54,20
• Объем воды (л): 17,5
• Материал: сталь 4 мм
