Варіанти підключення камінної топки з водяним контуром

Камінна топка з водяним контуром може бути підключена до системи і відкритого, і закритого типу. В чому ж між ними різниця?

Головним елементом системи відкритого типу є розширювальний бачок з мідним поплавком. Він спрацьовує у випадку аварійної системи (відключенні електроенергії), коли насоси зупиняються і в системі збільшується тиск. Вода піднімається в розширювальний бачок і зливається в каналізацію. Тиск у системі падає, і завдяки мідному поплавцю вода знову подається з водогону.

У разі збільшення температури води в контурі топки до 95° С термозахист подає холодну воду. В ній є необхідність тільки при використанні топок з високою потужністю (від 19 кВт).

При зростанні тиску вище 1.5 бар спускний клапан зливає воду в каналізацію.

У відкритій системі опалення не можна підключати топку безпосередньо до іншої системи опалення. Тому в систему включають пластинчастий теплообмінник, який перешкоджає змішуванню води з каміна з водою в системі опалення.

Автоматика призначена для перекриття подачі повітря в камеру згоряння в разі відключення електроенергії, внаслідок чого гасне вогонь.

Головні переваги відкритої системи: вона більш безпечна, швидкий пуск і зупинка системи, незалежність від електропостачання не вимагає особливих навичок для установки системи.

Недоліки: незначне зниження температури на виході, можна використовувати тільки воду в якості теплоносія, можливість замерзання теплоносія в розширювальному баку.

Складові елементи відкритої системи опалення:

• Топка;
• Розширювальний бачок з мідним поплавком;
• Пластинчастий теплообмінник;
• Термозахист;
• Зливний клапан;
• Два циркуляційних насоси;
• Автоматика.

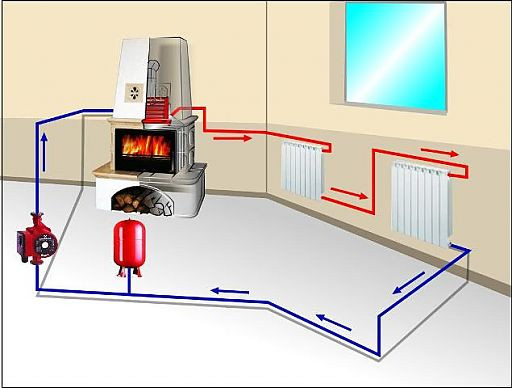

В системі закритого типу топка підключається до системи опалення без розширювального бачка. Такій системі потрібно безперервне електроживлення, щоб уникнути швидкого нагрівання. При зупинці тепловіддачі (вимиканні електроживлення) зупиняються циркуляційні насоси, і вода в топці може закипіти, тому обов'язково слід використовувати всі засоби захисту. Від різкого збільшення тиску в системі можливе пошкодження топки або інших елементів системи.

Защитными средствами в такой системе являются охлаждающий контур, термозащита, сливной клапан, который срабатывает при достижении давления в 2,5 бар.

Преимущества: простое подключение, нет необходимости соблюдать уклон и определенное сечение труб, возможность применения антифриза в качестве теплоносителя, возможность подключения к системе дополнительных источников отопления.

Недостатки: энергозависимость,  для аварийного энергоснабжения необходим генератор, менее безопасна,

Составные элементы закрытой системы отопления:

• Топка;
• Термозащита;
• Сливной клапан;
• Автоматика;
• Один циркуляционный насос;
• Безперервний джерело живлення.

Кожна система має свої плюси і мінуси. Але в будь-якому випадку обов'язково присутність систем захисту.
